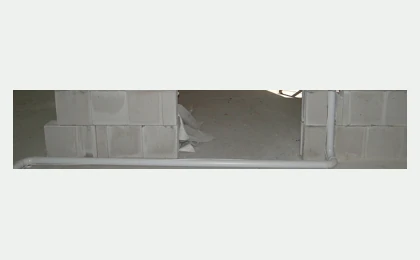

Návazné rozměry
Trubka, koleno, odbočka i spojka musí tvořit jeden kompatibilní systém. Podobný průměr na etiketě ještě neznamená správné spojení.
CVS INSTALL × HUSKY · technická poradna
Potrubí pro centrální vysavače – materiál, rozměry a správná montáž
Sací jednotka je srdce systému. Potrubí je jeho cesta. Když je cesta zbytečně komplikovaná nebo sestavená z nevhodných dílů, pozná se to při montáži i při používání.
Proto rozvod nenavrhujeme jako součet trubek. Nejdřív řešíme funkční trasu domu a teprve z ní vzniká přesný materiál.
Potrubí není vedlejší část systému
V potrubí centrálního vysavače proudí vzduch spolu s prachem a běžnými nečistotami. Důležitá proto není jen délka, ale také návaznost rozměrů, tvar odboček a kolen, kvalita spojů a celková logika trasy.
CVS pravidlo: Nejdřív funkční trasa. Teprve potom materiál.
U projektu současně řešíme
- hlavní páteř a jednotlivé odbočky,
- přechody mezi podlažími a stoupačky,
- napojení vysavačových zásuvek,
- polohu sací jednotky a servisní přístup,
- výfuk vzduchu podle konkrétního řešení,
- koordinaci s ostatními instalacemi.
Proč používat potrubní díly určené pro centrální vysávání
Správné tvarovky
Průběžná potrubní trasa potřebuje plynulé změny směru. Krátké ostré koleno má specifické použití hned za zásuvkou.
Čisté a těsné spoje

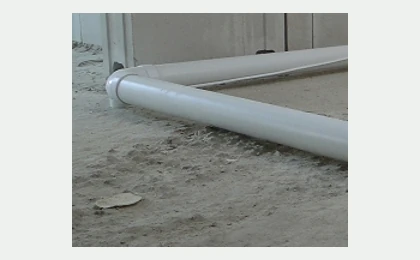

Rovný řez, odstranění otřepů, čistý spoj a systémové lepení pomáhají udržet trasu hladkou a těsnou.

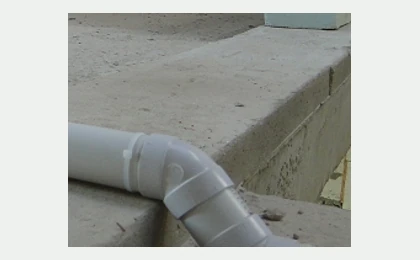

50 mm, 50,8 mm a 2 palce
Na trhu se setkáte se systémy označovanými jako 50 mm i s rozměrem 50,8 mm / 2". Při opravě nebo rozšíření stávající instalace proto nevybíráme díl pouze podle názvu.
Existují také přechodové adaptéry mezi 50 a 50,8 mm. Adaptér ale není náhradou za ověření celé návaznosti systému.
Praktické pravidlo: před propojením dvou systémů ověřit skutečný rozměr a konkrétní tvarovku, ne jen barvu trubky.
ASTM: co znamenají dvě různá čísla
| Označení | Co řeší |
|---|---|
| ASTM F2158 | Technickou specifikaci plastového potrubí a fitinek pro rezidenční centrální vysávání – materiál, rozměry, tolerance a vybrané mechanické vlastnosti. |
| ASTM F2647 | Průvodce instalačními metodami centrálních vysávacích systémů. |
Důležitá hranice tvrzení: existence ASTM F2158 neznamená, že každý bílý potrubní díl automaticky normu splňuje. Shodu konkrétní položky musí doložit výrobce nebo technický list.

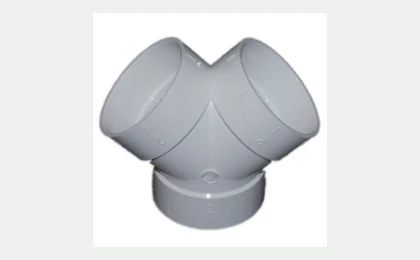

PlastiFlex: značka není norma
PlastiFlex je v oboru centrálního vysávání známý především hadicemi a zatahovacími hadicovými systémy. V nabídce trhu se s touto značkou setkáme i u potrubních dílů.
Na odborné stránce CVS INSTALL proto oddělujeme čtyři věci: výrobce, skutečný rozměr, určení dílu a doloženou technickou specifikaci.
Bez datasheetu konkrétního výrobku nebudeme tvrdit, že daná položka splňuje ASTM F2158.
Kolena: nejde jen o počet
Otázka „kolik kolen může mít rozvod?“ nemá jedno univerzální číslo. Důležité je, kde změna směru vzniká, jaký typ tvarovky je použit a zda lze trasu vést jednodušeji.

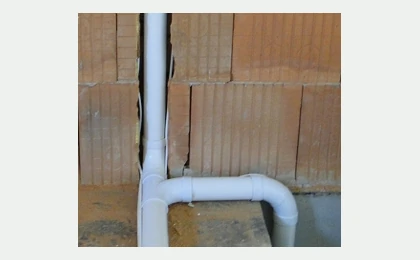

Krátké ostré 90° koleno: specifické použití hned za vysavačovou zásuvkou.

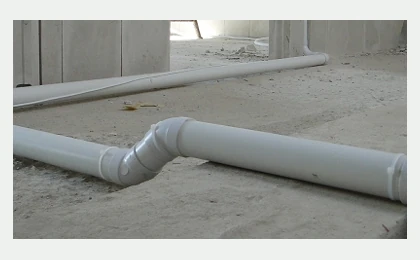

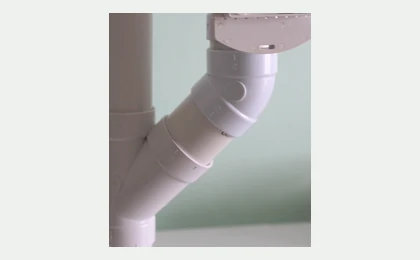

Průběžná trasa: používá tvarovky určené pro plynulejší změny směru.
Nejlepší rozvod není „nejméně kolen za každou cenu“
Nejlepší je trasa krátká, logická, dobře průchodná a stavebně proveditelná. Každá změna směru má mít důvod.
10 chyb, které při návrhu hlídámeJak počítáme množství potrubí
Nejčastější chyba je sečíst cestu od jednotky ke každé zásuvce zvlášť. Společná páteř by se tím započítala několikrát.
vodorovná trasa
páteř + odbočky+stoupačky
svislé úseky+cca 2 m
montážní rezerva
páteř + odbočky+stoupačky
svislé úseky+cca 2 m
montážní rezerva
Společnou páteř potrubí počítáme jen jednou.
Montážní rezerva není náhrada špatného zaměření. Slouží pro běžné dořezy a reálný průběh stavby.
Kde potrubí v domě vede
Podle konstrukce domu může být potrubí vedeno v podlahové skladbě, ve stavební příčce, v instalační předstěně nebo technickým prostorem. Mezi podlažími řešíme konkrétní stoupačku a skutečně proveditelný prostup.
Pokud je v objektu podlahové topení nebo hustá síť dalších instalací, musí se jednotlivé profese koordinovat před zakrytím konstrukcí.
Potrubí je jen jedna část návrhu
I perfektní potrubí nepomůže, pokud jsou špatně umístěné zásuvky nebo není vyřešená jednotka. Proto projektujeme celek.
Časté otázky k potrubí
Mohu použít běžnou odpadní trubku 50 mm?
Pro nový rozvod ji nedoporučujeme. Systém centrálního vysavače používá vlastní návazné trubky a tvarovky. Při opravě nebo rozšíření stávající instalace je potřeba ověřit skutečný rozměr a kompatibilitu.
Je 50 mm stejné jako 50,8 mm?
Ne vždy. Při napojování dílů je potřeba ověřit skutečný rozměr konkrétního systému. Pro některé kombinace existují přechodové adaptéry.
Kolik potrubí potřebuji?
Nejdřív navrhneme skutečnou trasu. U pracovního výpočtu CVS INSTALL sečteme vodorovné potrubí, stoupačky a další svislé úseky a přidáme přibližně 2 m montážní rezervy.
Co je ASTM F2158?
Technická specifikace pro plastové trubky a fitinky rezidenčních centrálních vysávacích systémů. Shodu konkrétního výrobku musí doložit výrobce.
Co je ASTM F2647?
Technický průvodce instalačními metodami centrálních vysávacích systémů. Nejde o totéž jako materiálová specifikace ASTM F2158.
Můžete podle půdorysu spočítat potrubí a fitinky?
Ano. Nejdřív navrhneme trasu, zásuvky, přechody mezi podlažími, jednotku a výfuk. Teprve potom vznikne soupis potrubí, kolen, odboček a dalšího materiálu.
Začněme trasou, ne nákupním seznamem
Pošlete půdorys domu. Navrhneme zásuvky, páteř, odbočky, stoupačky, polohu jednotky a potřebný materiál. Projekt rozvodu připravíme zdarma.
